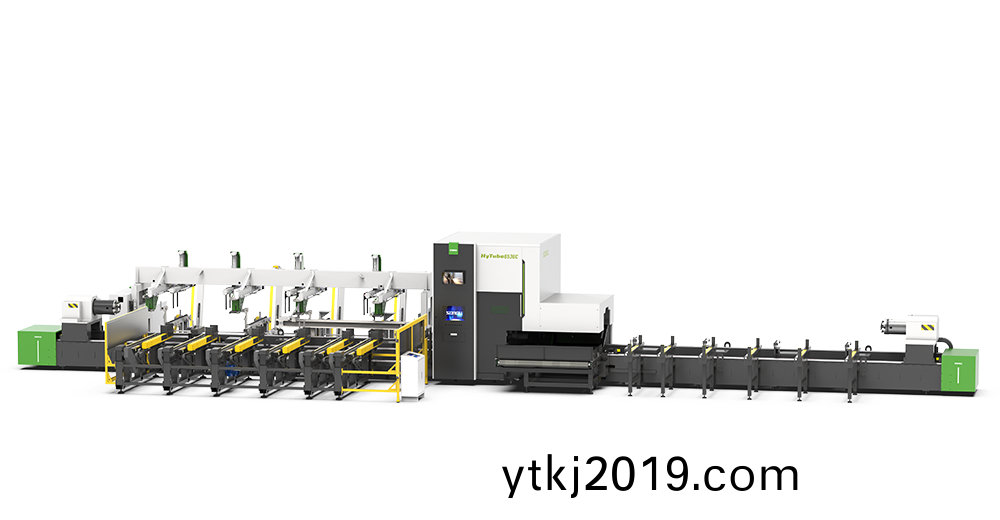

HyTube系列三卡盘光纤激光(guang)切管机
激光功(gong)率（w）
松谷激光科技HyTube系列三卡盘光纤激光切管机，三(san)卡盘结构,双切割工位，“零”尾料激光切管加工;具备多种切割工艺控制功能，应用于：槽钢激光(guang)切割，方管激光切割。
- 产品优势
- 视频
- 详细参数
- 工(gong)艺应用
产品优势(shi)
集众多功(gong)能(neng)于一身，为客户(hu)创造(zao)更多(duo)价值
-
01
三卡盘(pan)结(jie)构，双切割工(gong)位，接近零尾料激光(guang)切管加工；
-
02
采用气动四爪总(zong)线(xian)控制自定心卡盘，配置多功(gong)能卡爪，可夹持各类截面管材；
-
03
专业管材切割编程软件，支(zhi)持角钢、槽钢、工字钢及异形管材切割加工，能有效节省(sheng)材料，提高切(qie)割效率(lv)；
-
04
采用电容式三维光纤激光切(qie)割头，感应精度(du)高、反应灵敏、性(xing)能最为稳定可靠，尖细割嘴(zui)部分有效避让异形截面；
-
05
具备尖角、棱边、转角转(zhuan)脉冲、多种切割工艺控制功能，保证切割尖角轮廓断面质量和切(qie)割效率；
-
06
采用浮动式托管装置，送管、旋转过程始终稳固加持，避免管材下垂，确保切割(ge)品质高度一致(zhi)性。
-
07
床身采用整体拼焊结构，退(tui)火去除内应力，配置(zhi)进口直(zhi)线(xian)滚珠导轨(gui)和 YYC 齿条，可伸(shen)缩风琴(qin)式防护罩，厚重稳固，长期使用(yong)无变形(xing)。
-
08
全自动整捆上料、成品卸料、分拣机构装(zhuang)置（选配），无需人工干预，减少操作人员数量的同时提升(sheng)加工效率。
详细参数
优化创新(xin)，让产品，更快，更稳定，更放(fang)心
| 型号 | HyTube 12036 | HyTube 6536 | HyTube 9536 |
|---|---|---|---|
| 激光功率(W) | 3000-12000w | 3000-12000w | 3000-12000w |
| 工(gong)作幅面(mm) | φ20~φ360*12000mm | φ20~φ360*6500mm | φ20~φ360*9500mm |
| 外形尺寸(mm) | 33800×4000×3200mm | 22200×4000×3200mm | 26600×4000×3200mm |
| 定位精度(mm) | 0.05mm/m | 0.05mm/m | 0.05mm/m |
| 重复定位精度(mm/m) | 0.03mm/m | 0.03mm/m | 0.03mm/m |
| 最大联动速度(m/min) | 100m/min | 100m/min | 100m/min |
| 整机重量(liang)(KG) | 27000KG | 17600KG | 19800KG |
| 卡盘最大承载能力(KG) | 1000KG | 1000KG | 1000KG |
工艺应用

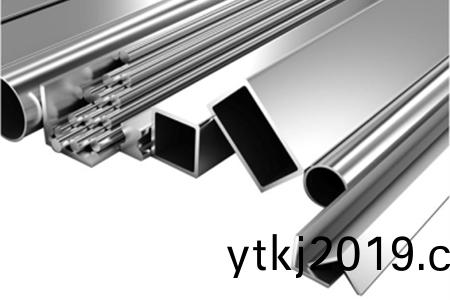

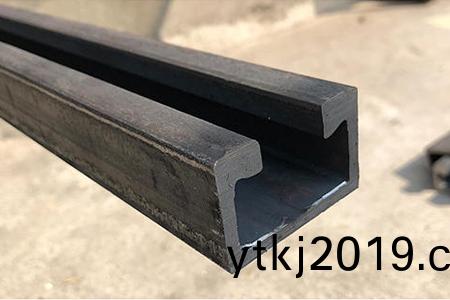

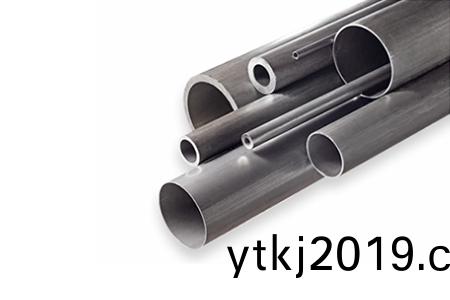

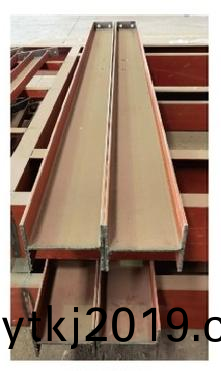

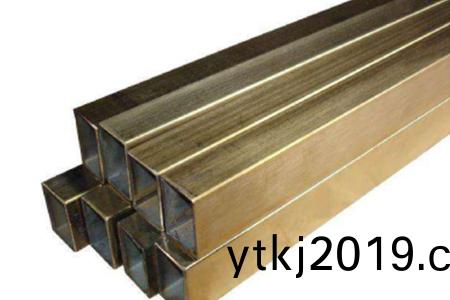

用于切割角钢、槽(cao)钢、工字钢及异形管材切割加工等多种金(jin)属管材或者(zhe)板材快(kuai)速激光切割.
