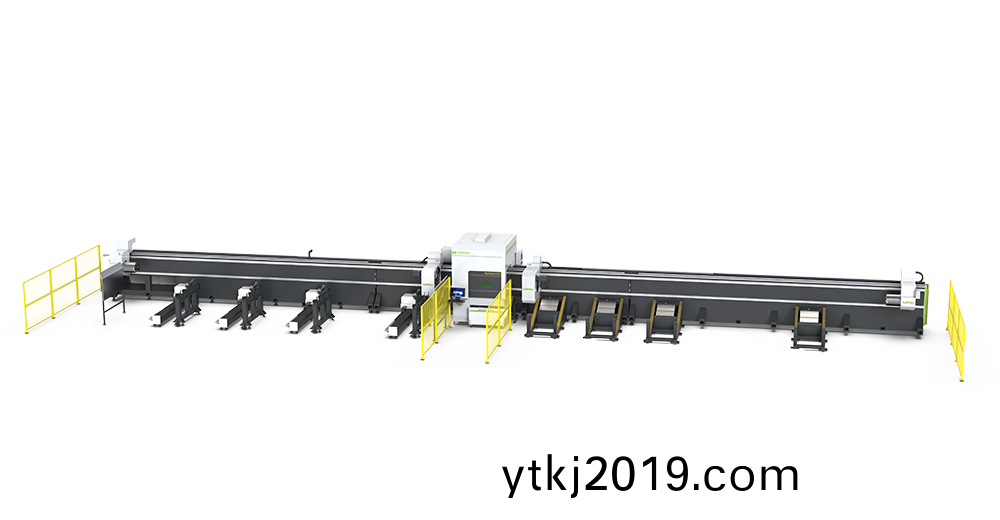

HyTube系列四卡盘光纤(xian)激光切管机
激光功率(lv)（W）
松谷激光科技HyTube系列四卡盘光纤(xian)激光切(qie)管(guan)机，自动夹紧(jin)气动自定心卡盘(pan)，搭载专业的管材切割软(ruan)件，内置智能套料(liao)排(pai)版软件，全自动上(shang)下料装置，四卡盘结(jie)构设计，应用于：圆管激光(guang)切割，方管激光(guang)切割。
- 产品优(you)势
- 视频
- 详(xiang)细参数
- 工艺应用
产品优(you)势
集众多功能于一身，为客户创造更多价值
-
01
自(zi)动加紧气动自定心卡盘，夹紧过程无(wu)需人(ren)工干预，可实现零 尾料加工，避免管材浪费；
-
02
全(quan)自动上下料装置，整体布局紧凑合理，占地面积小，节约生(sheng) 产用地，减少人工，提升(sheng)生产效率；
-
03
四卡盘(pan)结构设计，四个卡盘均可自由移动，合理(li)分(fen)担(dan)承载管材重量，稳固加持，防止管材甩动，确保精准切割和安全下料；
-
04
搭载专业的管材(cai)切割软件，内置(zhi)智能套(tao)料排版软(ruan)件，适用于标准(zhun)管材、型(xing)材和异型管加工(gong)，可实现全时切割、高效切(qie)割和坡口切割；
-
05
自主研发内核数控系统，支持 EtherCAT 数字总线通(tong)讯；内(nei)置完整的切割工艺数据库，可根据管材类型实现一键(jian)式设定或实时修改加工；可(ke)对接MES生(sheng)产系统，实现数字化生(sheng)产；
-
06
Z轴传动采(cai)用模组驱(qu)动单元，双滑块设计，刚性好，轻预载(zai)，有(you)效降低高速(su)运动中切(qie)割(ge)头的抖动，提高插补轨迹(ji)精度。
详细参数(shu)
优化创(chuang)新，让产品，更(geng)快，更稳定，更放心
| 型号 | HyTube12036 | HyTube12052 |
|---|---|---|
| 激光功率(W) | 3000-12000W | 3000-12000W |
| 最大承载(kg) | 1000kg | 1500kg |
| 加工幅面(mm) | Ф20<圆管<Ф360 口20<方管<口360 槽钢≤36# 工字钢≤36# | Ф30≤圆管≤Ф500 口30≤方管≤口360 槽钢<40# 工字钢<40# |
| 空程(cheng)加速度(G) | 0.3G | 0.3G |
| 坡口加工 | ±45° | ±45° |
| 自动上料长度(mm) | 6000-12000mm | 6000-12000mm |
| 最大下料长度(mm) | 12000mm | 12000mm |
| 外(wai)形尺寸(mm) | 30400x3600x3200mm | 30400x3600x3200mm |
| 机床重量(kg) | 31500kg | 32000kg |
工艺应用

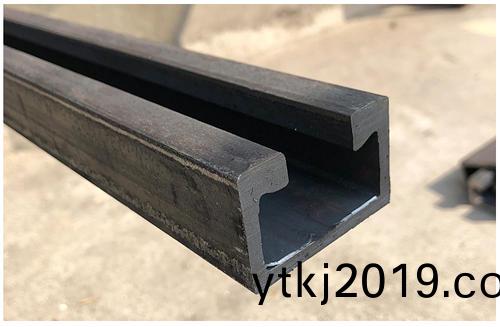

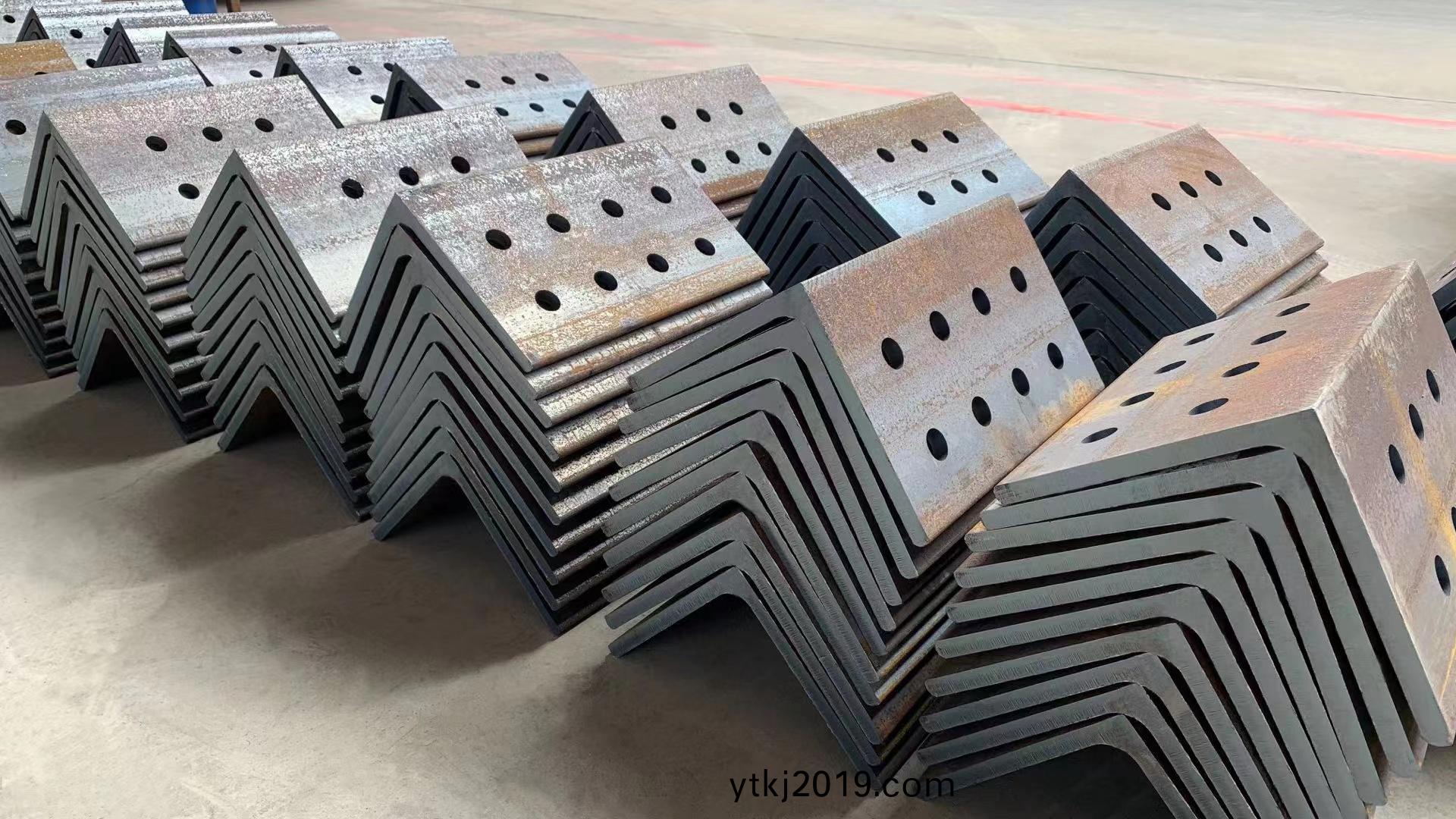

主要用(yong)于圆管、方(fang)管、扁(bian)平管、U型(xing)管、槽钢(gang)、工字钢等各(ge)种管材切割。
